STC15开发

本文介绍使用STC15+ESP8266 WiFi模块开发物联网设备，并实现与SiliZap平台的连接。STC15作为主控芯片负责数据采集和控制，ESP8266负责WiFi联网功能。宏晶科技官网

一、STC15单片机介绍

STC15系列是深圳宏晶科技有限公司推出的新一代增强型8051单片机，具有高性能、低功耗、宽电压等特点，广泛应用于物联网和嵌入式开发领域。

1.1 芯片特点

增强型8051内核：指令执行速度快，比传统8051快8-12倍
宽工作电压：支持2.2V-5.5V宽电压工作
丰富的外设资源：内置ADC、PWM、SPI、I²C等接口
大容量存储空间：最大支持64KB Flash ROM和1280B RAM
低功耗设计：多种省电模式可选
工业级可靠性：支持-40℃到+85℃的宽温工作范围

1.2 应用优势

STC15单片机特别适合作为物联网设备的主控芯片，因为它具有：

足够的处理能力处理传感器数据和控制逻辑
丰富的GPIO接口连接各类传感器和执行器
低成本适合大规模部署
与ESP8266配合使用可完美实现本地控制+远程通信的物联网方案

二、ESP8266 WiFi模块介绍

ESP8266是一款由乐鑫科技开发的低成本、高性能的Wi-Fi芯片解决方案，作为STC15的通信模块，负责设备的网络连接和数据传输。

2.1 主要特性

完整的Wi-Fi功能：支持802.11 b/g/n标准
内置TCP/IP协议栈：可直接连接互联网
多种工作模式：支持STA（站点）、AP（接入点）及混合模式
UART接口：通过串口与STC15通信，使用AT指令控制
低功耗设计：支持多种休眠模式
强大的处理能力：内置Tensilica L106 32位处理器

2.2 通信机制

在STC15+ESP8266系统中，两者通过串口UART通信：

STC15发送AT指令控制ESP8266
ESP8266执行WiFi连接和MQTT通信任务
数据通过标准串口协议在两芯片间传输
通信波特率通常设置为115200

三、STC15+ESP8266硬件架构

3.1 系统架构概述

STC15+ESP8266开发板采用双芯片架构设计：

主控芯片：STC15W4K58S4增强型8051单片机，负责数据采集和控制
通信模块：ESP8266WiFi模块，负责网络连接和MQTT通信
传感器接口：支持DHT11温湿度传感器等常用传感器
输出控制：包含LED指示灯和蜂鸣器等控制对象

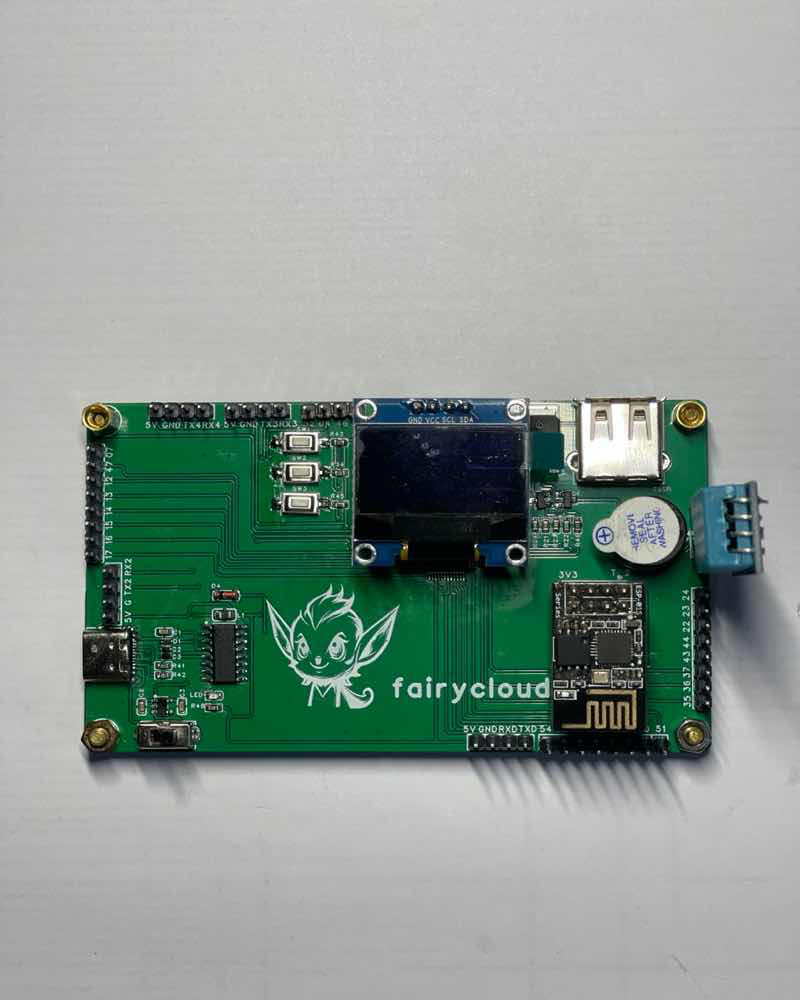

3.2 硬件组成

核心组件：STC15W4K58S4单片机、ESP8266 WiFi模块
传感器：DHT11温湿度传感器接口
控制设备：LED指示灯、蜂鸣器
电源：USB 5V供电
接口：USB转串口芯片（用于程序下载和调试）

四、接入SiliZap平台

4.1 环境搭建

4.1.1 准备工具

STC15+ESP8266开发板（如STC15W4K58S4，网上购买）
Windows10/11电脑
USB数据线
Keil C51开发环境，自行网上下载。
STC-ISP下载编程软件，可从STC官网下载。

4.1.2 开发软件

Keil C51安装：Keil C51是开发8051系列单片机的专业IDE，需要安装用于编写和编译STC15单片机程序。
STC-ISP安装：STC-ISP是STC官方提供的单片机程序下载软件，用于将编译好的hex文件烧录到STC15芯片中。

4.2 完整应用示例

4.2.1 项目源码获取

从SiliZap官方GitHub仓库克隆或下载项目源码：

bash

# 克隆仓库
git clone https://gitee.com/SiliZap/SZ_STC15DB_PUBLIC.git

项目的主要目录结构：

SZ_STC15DB_PUBLIC/
├── code/                # 源代码目录
│   ├── config.h         # 配置文件（包含WiFi和MQTT配置）
│   └── [其他源码文件]    # 包含STC15和ESP8266通信相关代码
├── hex/                 # 编译好的hex文件
└── [其他项目文件]         # 包括项目说明文档和工具

4.2.2 配置文件设置

打开code/config.h文件，根据实际项目配置修改以下参数：

//WiFi配置
#define WiFiName "您的WiFi名称"
#define WiFiPassword "您的WiFi密码"

//SiliZap平台MQTT配置
#define mqttHostUrl "MQTT服务器地址"
#define port 1883
#define DCID "设备CID"
#define DName "MQTT用户名（格式：设备CID&STC15DB）"
#define DClientID "MQTT客户端ID（注意逗号前需加双斜杠转义）"
#define DPassWord "MQTT密码"
#define DSubTopic "订阅主题"
#define DPubTopic "发布主题"

注意： MQTT客户端ID中的逗号前面需要加两个斜杠进行转义，如示例中的格式。

4.2.3 编译程序

使用Keil C51打开pro/SmartCar.uvproj项目
检查并修改代码（如需自定义功能）
点击编译按钮生成hex文件

4.2.4 烧录固件

打开STC-ISP软件
选择单片机型号为"STC15W4K58S4"
选择编译生成的hex文件
连接开发板到电脑USB接口
选择正确的COM端口
点击下载按钮，然后给开发板上电或按复位键

4.3 项目运行效果

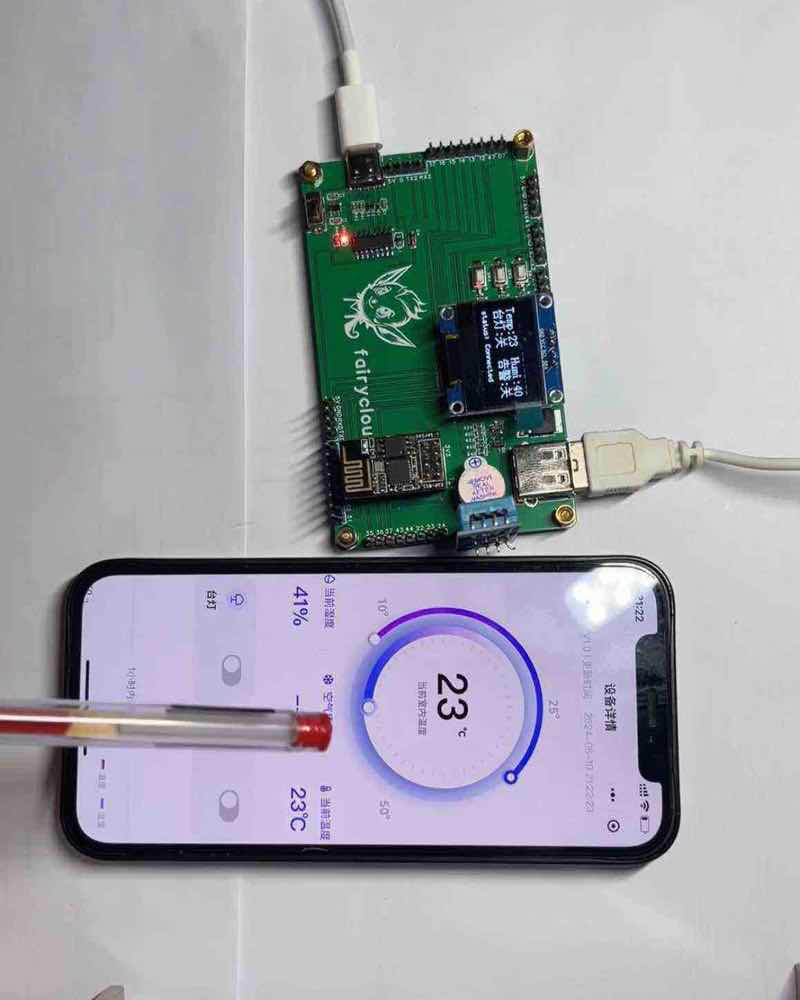

通过微信小程序远程查看温湿度数据、灯和蜂鸣器状态，并可远程控制灯和蜂鸣器的开关。

通过以上文档和示例，您可以快速上手使用STC15+ESP8266开发板与SiliZap平台进行开发，实现各种定位应用场景。
