【JL-4DB】4G智能远程通断器-产品说明书 ​

一、产品介绍 ​

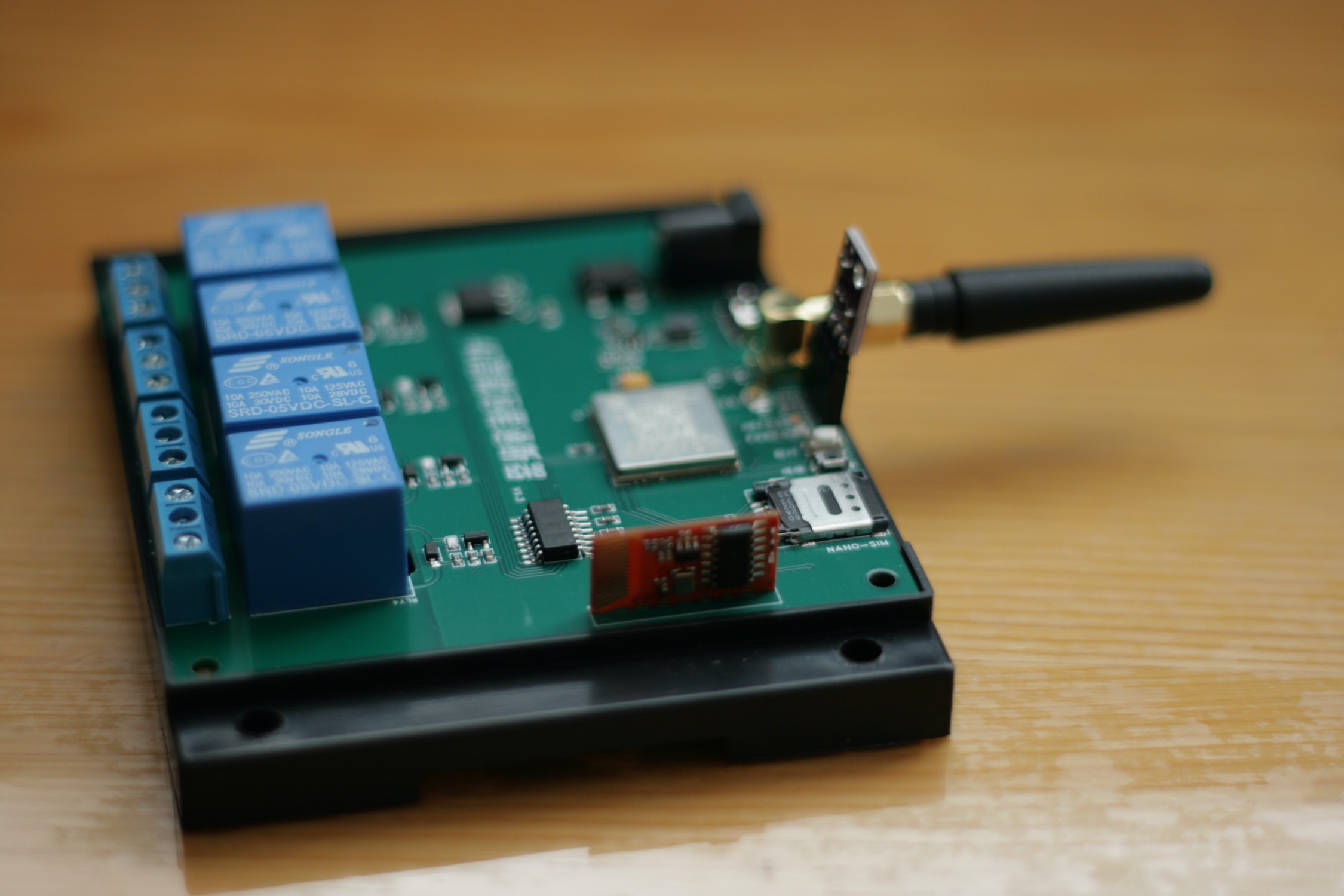

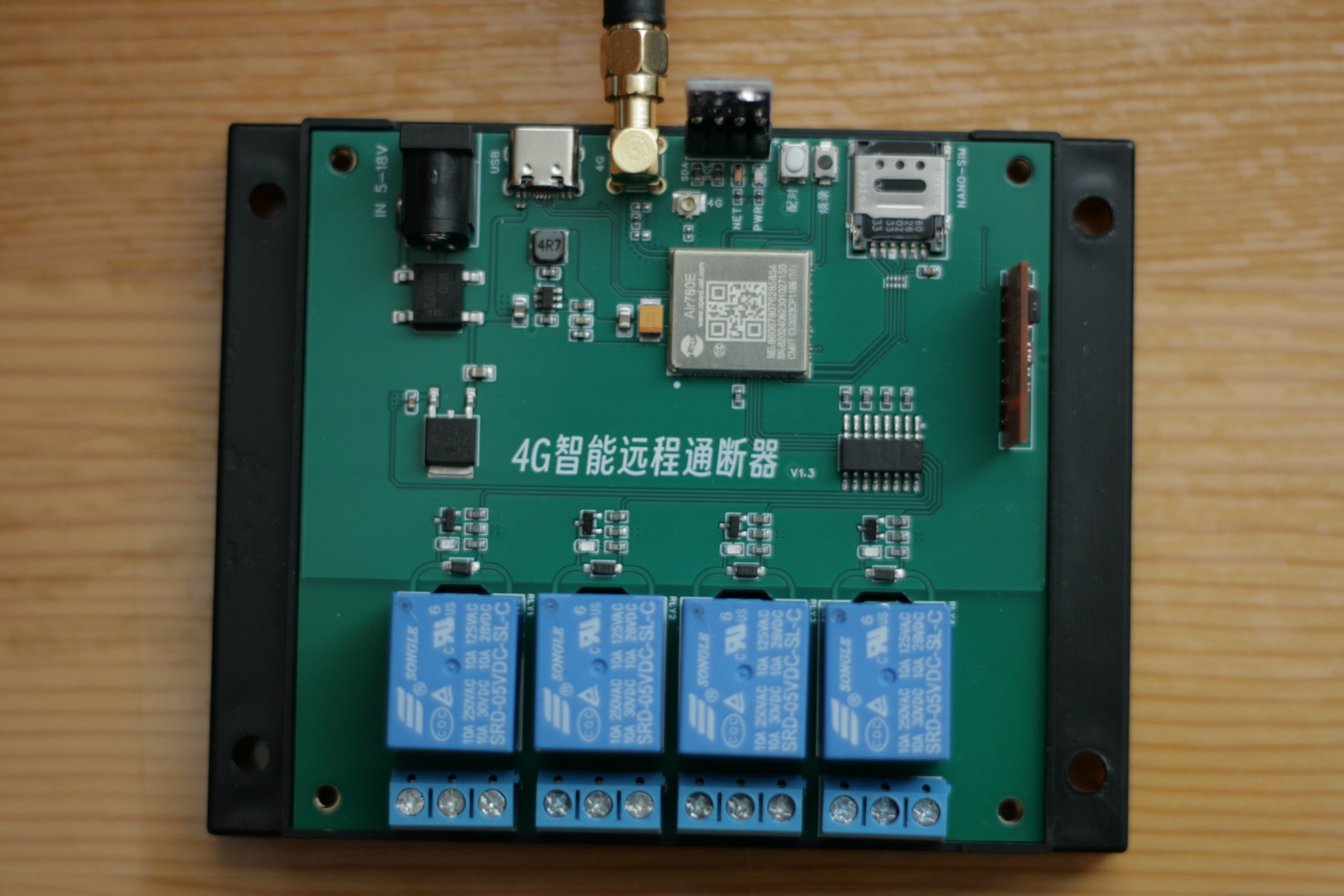

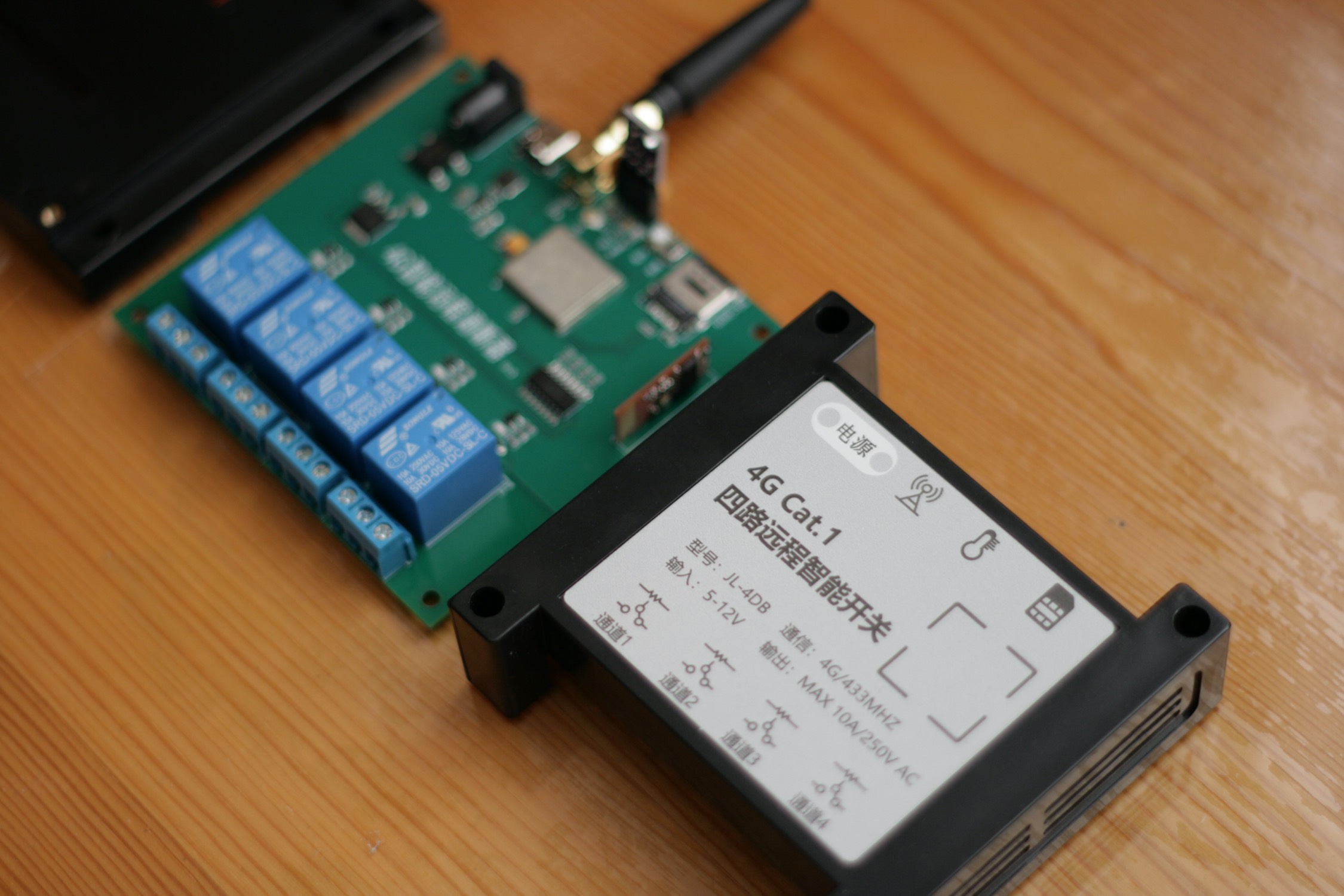

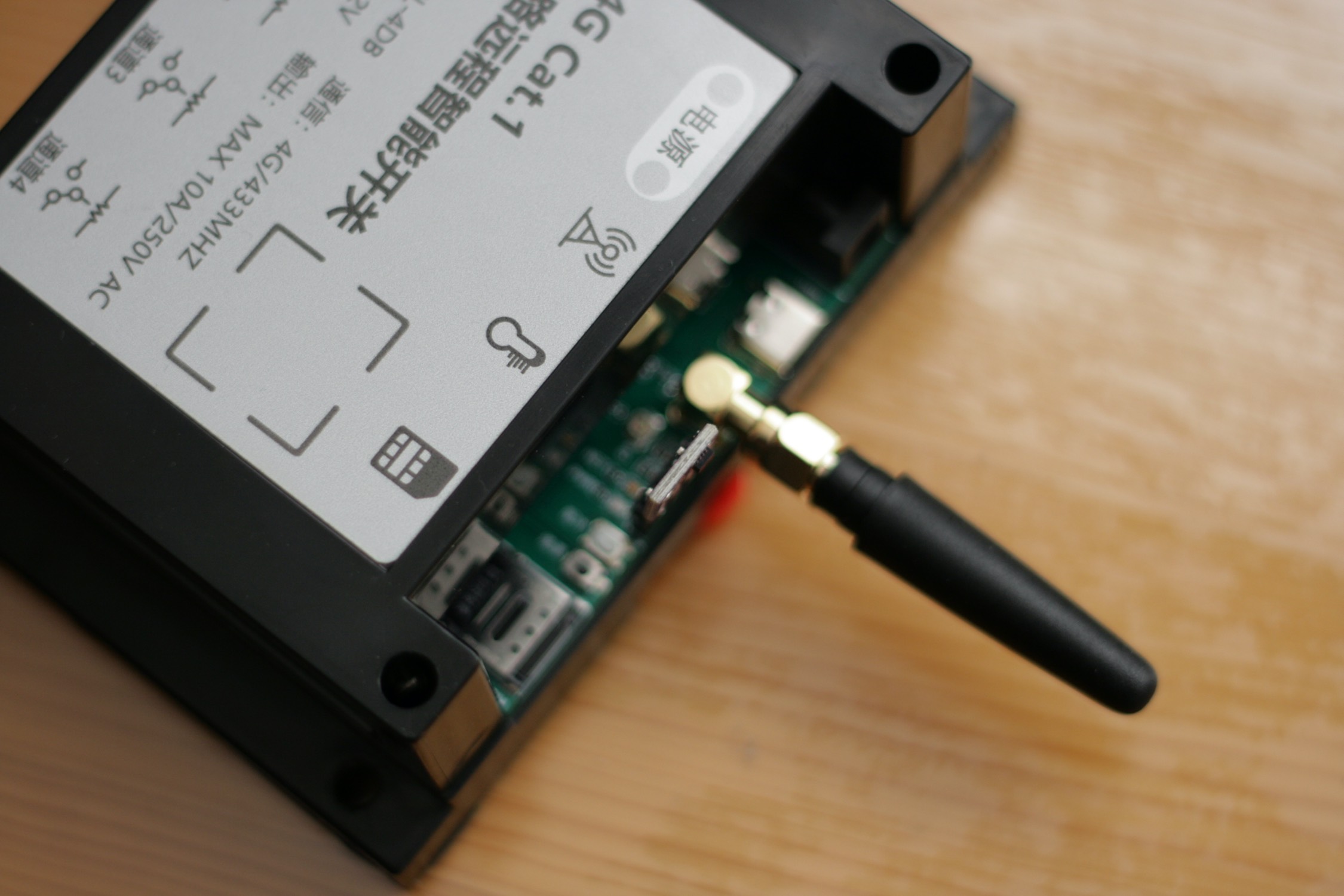

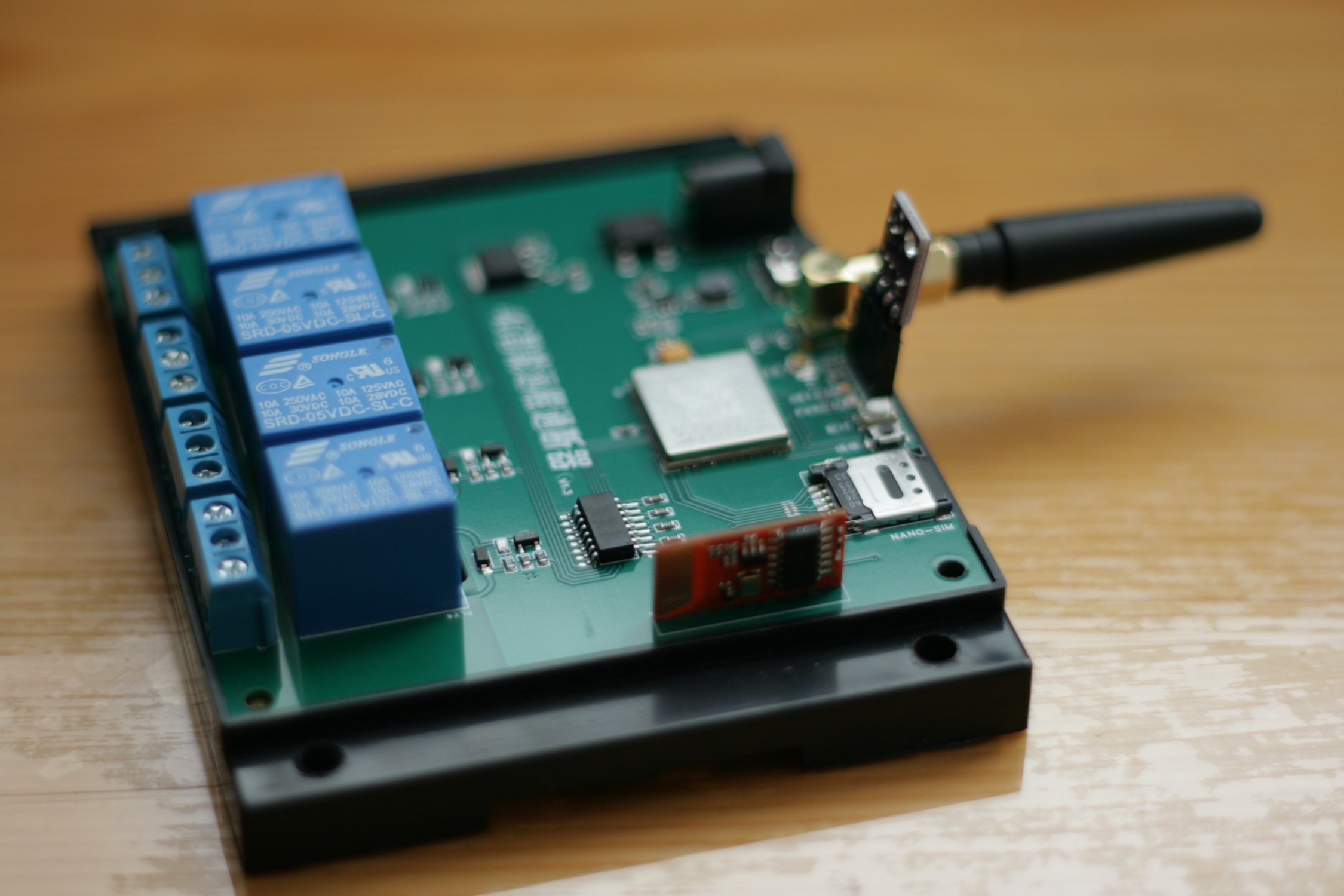

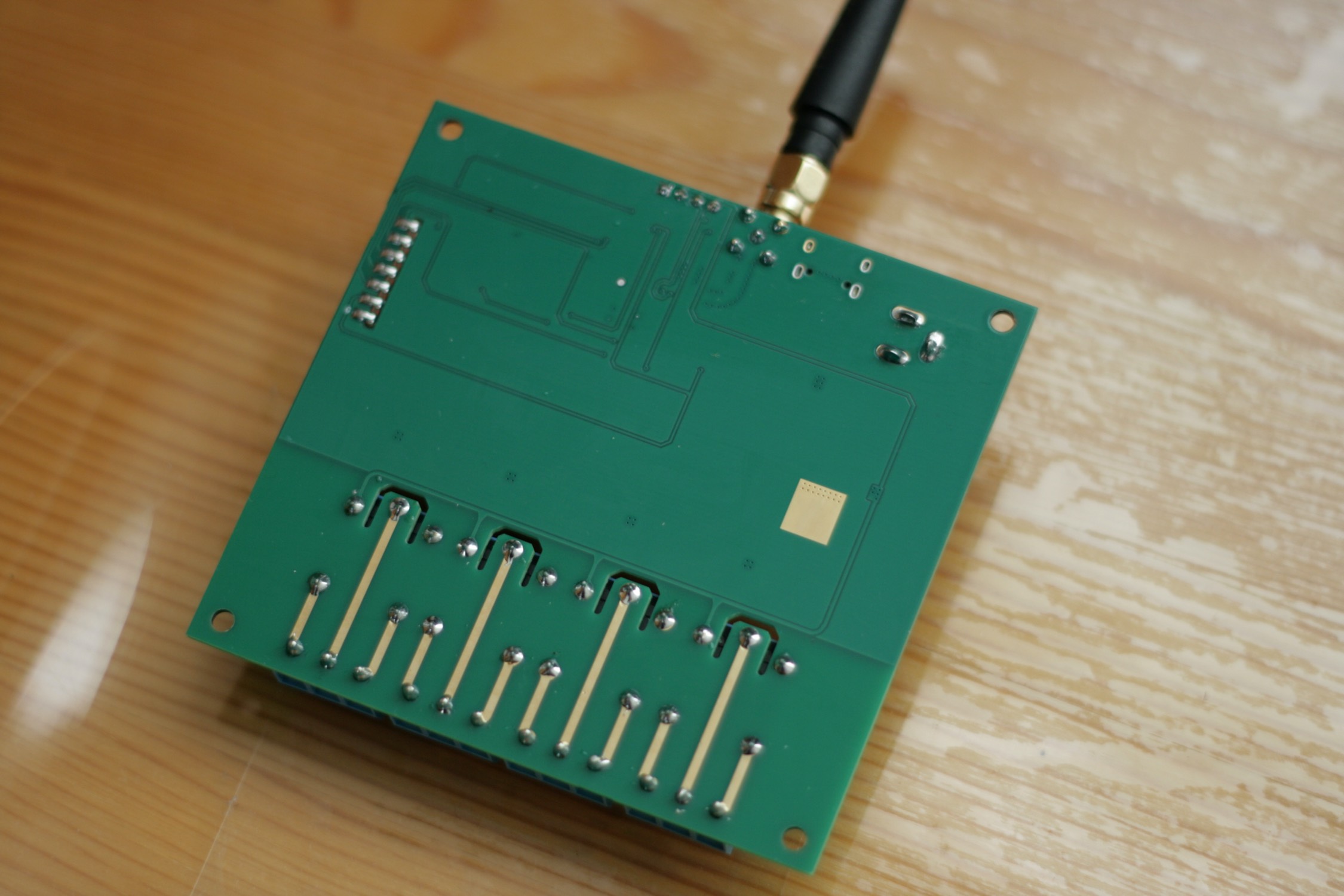

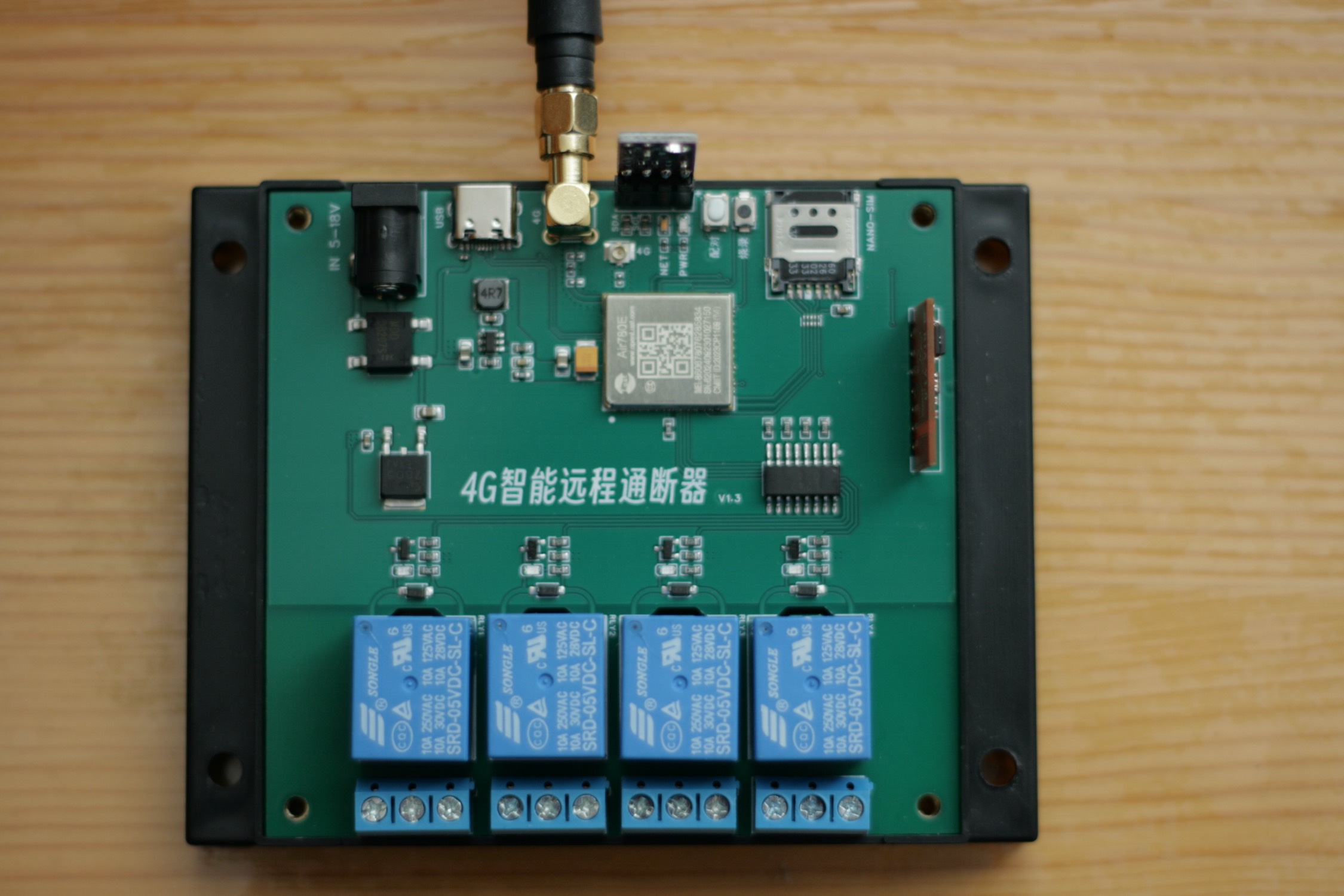

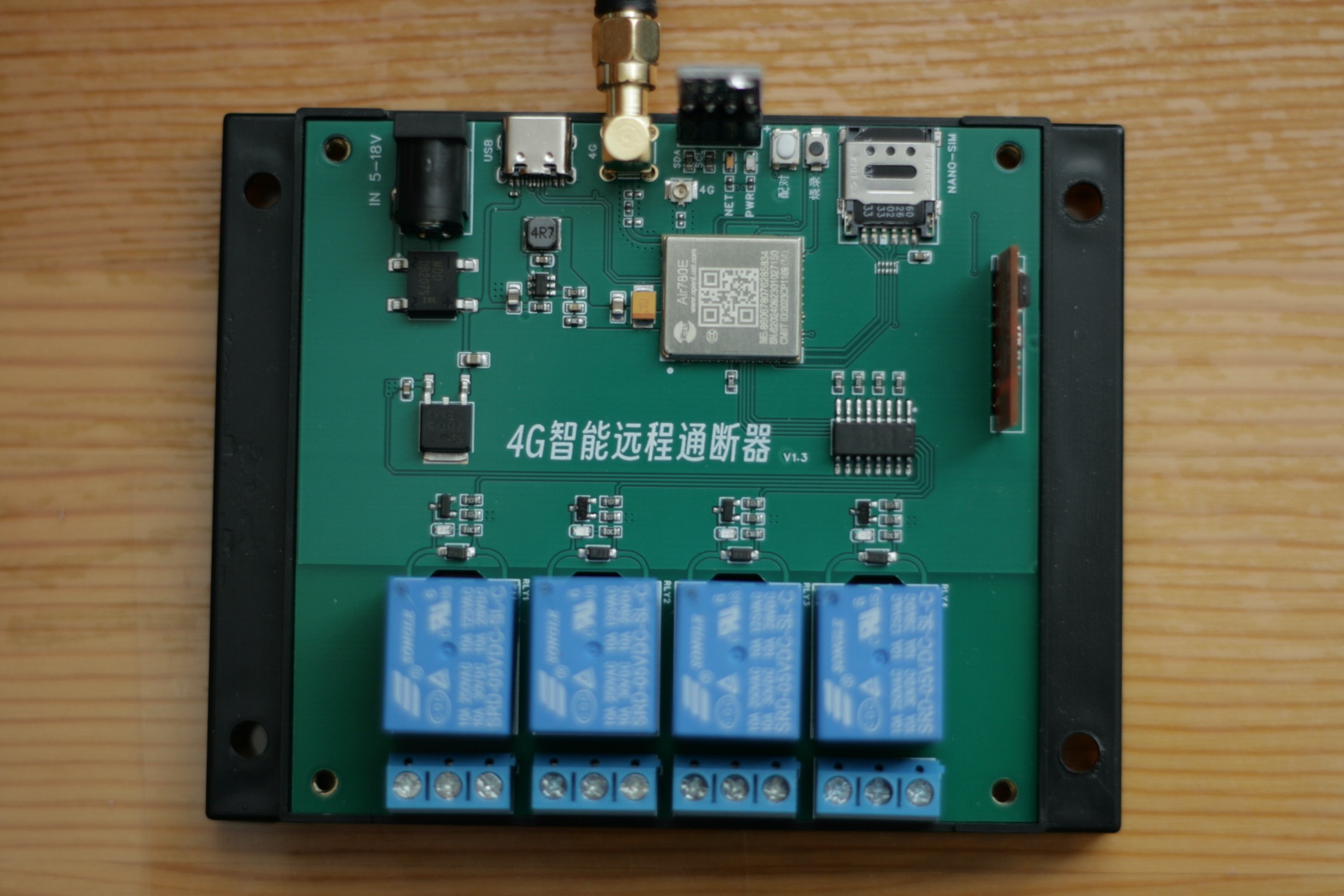

JL-4DB产品图1JL-4DB产品图2JL-4DB产品图3JL-4DB产品图4JL-4DB产品图5JL-4DB产品图6JL-4DB产品图7JL-4DB产品图8JL-4DB产品图9JL-4DB产品图10JL-4DB产品图11

1.1 产品概述 ​

JL-4DB是一款基于Air780E的4路通断器，可通过IIC采集环境温湿度。支持手机小程序控制4路继电器、设备温湿度上报，支持本地433遥控，5-18V电压输入，支持二次开发，通过涂鸦智能/私有服务器控制。

1.2 主要特点 ​

  • 4路继电器控制：支持通过手机小程序远程控制4路继电器的开关状态，实现远程控制电器设备的通断
  • 温湿度监测：设备内置温湿度传感器，可实时采集环境温湿度数据并上传到小程序平台
  • 本地433遥控：支持通过433MHz遥控器进行本地控制（推荐型号：灵-R1A-M3_433点动）
  • 自动化控制：可设置温度阈值，实现基于温度的自动化控制功能
  • 设备状态监测：实时监测设备的工作状态、电压、网络连接情况等信息

1.3 应用场景 ​

  • 门禁控制：通过继电器控制门锁开关，结合远程控制功能，实现智能门禁系统
  • 智能家居：控制家庭电器的开关，如灯光、空调、窗帘等，实现智能化家居管理
  • 农场管理：控制灌溉系统、温室设备等，结合温湿度监测，实现农业智能化管理
  • 工业控制：用于工业设备的远程监控和控制，提高生产效率和管理水平

二、使用说明 ​

2.1 外观概览 ​

JL-4DB产品图

JL-4DB 4G智能远程通断器的主要组件：

  • 主控模块：Air780E 4G全网通通信模块
  • 电源模块：支持5-18V DC宽电压输入
  • 继电器模块：4路继电器输出，每路支持250V AC / 15A负载
  • 传感器模块：内置温湿度传感器
  • 控制接口：433遥控信号输入接口

2.2 设备安装 ​

2.2.1 安装准备 ​

  • 检查设备外观是否完好，配件是否齐全
  • 准备符合要求的SIM卡（支持4G网络，有足够流量）
  • 准备合适的电源适配器（5-18V DC）
  • 准备需要控制的电器设备

2.2.2 SIM卡安装 ​

打开设备外壳，将SIM卡正确插入SIM卡座。注意在断电状态下进行插拔操作，避免损坏设备。

2.2.3 接线方式 ​

  1. 电源接线：将5-18V DC电源连接到设备的VIN和GND端子
  2. 继电器接线：将需要控制的电器设备连接到继电器的输出端子
    • 继电器1：RELAY1端子
    • 继电器2：RELAY2端子
    • 继电器3：RELAY3端子
    • 继电器4：RELAY4端子
  3. 433接收器接线：将433接收器的信号输出端连接到433_IN端子

2.2.4 安装注意事项 ​

  • 设备应安装在干燥、通风的环境中
  • 避免安装在强电磁干扰源附近
  • 避免安装在高温、高湿的环境中
  • 设备可能涉及220V强电，安装和接线时请务必断开电源，并由专业电工操作
  • 确保所有接线牢固，避免松动导致接触不良

2.3 小程序控制 ​

2.3.1 登录小程序 ​

使用微信搜索并打开《精灵物联网》小程序，使用注册手机号登录，初始密码为qwe123..。

2.3.2 设备添加 ​

  1. 确保设备已正确安装并接通电源
  2. 在小程序首页点击"添加设备"按钮
  3. 等待系统自动搜索并识别设备
  4. 为设备命名并选择设备分组
  5. 点击"完成添加"按钮

2.3.3 设备控制 ​

  1. 在小程序首页点击已添加的设备进入设备详情页
  2. 在设备详情页可以查看当前温湿度数据、继电器状态、设备电压等信息
  3. 点击继电器控制按钮可以远程控制继电器的开关状态
  4. 可以设置温度阈值，实现自动化控制

2.3.4 设备设置 ​

  1. 在设备详情页点击"设置"按钮进入设备设置页面
  2. 可以修改设备名称、设备分组等信息
  3. 可以设置数据上报频率
  4. 可以查看设备版本信息
  5. 可以远程重启设备

2.4 433遥控使用 ​

2.4.1 遥控器配对 ​

  1. 确保433接收器已正确连接到设备
  2. 按下遥控器上的按键，设备应能正确响应继电器的开关状态
  3. 如果遥控器无法控制设备，请检查接线是否正确或尝试更换遥控器电池

2.4.2 控制方式 ​

  • 按下遥控器对应按键，控制相应继电器的开关状态
  • 支持点动控制方式，适合临时控制场景

2.5 安全警告 ​

  1. 用电安全：本产品涉及220V强电，安装和使用时请务必遵循电气安全规范，由专业电工操作。
  2. 防水防潮：设备不具备防水功能，请避免在潮湿环境中使用，防止短路和触电风险。
  3. 负载限制：请勿超过继电器额定负载（250V/15A），避免过载导致设备损坏或火灾风险。
  4. 儿童安全：请将设备安装在儿童无法触及的地方，避免发生意外。
  5. 专业操作：设备的安装、接线和调试必须由具备专业知识的人员进行，避免操作不当导致的安全事故。

三、硬件开发 ​

3.1 硬件架构概述 ​

JL-4DB采用Air780E 4G全网通模块作为主控，配合DC-DC降压芯片、继电器模块、温湿度传感器和433接收模块组成完整的硬件系统，主要用于实现基于移动通信网络的远程监控与控制功能。

3.2 硬件组成 ​

3.2.1 主控MCU ​

Air780E是合宙通信推出的4G全网通模块通信模块，采用移芯EC618平台，支持 LTE 3GPP Rel.13 技术，模块采用LGA封装。

3.2.2 DC-DC ​

JW5359M是基于 I2 架构的单片降压开关稳压器，可实现快速瞬态响应。 JW5359在 4.5V~18V 的输入范围内工作，通过两个集成的 N 沟道 MOSFET 提供 2A 的连续输出电流。

3.2.3 温湿度传感器 ​

  • 湿度测量范围：0~100%RH
  • 温度测量范围：-40~125℃
  • 工作电压：2.4~5.5VDC（宽电压）

3.2.4 继电器 ​

最大支持控制250V&15A设备

3.3 引脚定义 ​

引脚名称功能描述备注
VIN电源输入5-18V
GND接地
IIC_SDAIIC数据引脚连接温湿度传感器
IIC_SCLIIC时钟引脚连接温湿度传感器
RELAY1继电器1控制
RELAY2继电器2控制
RELAY3继电器3控制
RELAY4继电器4控制
433_IN433遥控信号输入

3.4 开发环境搭建 ​

3.4.1 开发工具准备 ​

  • 合宙Luat开发环境
  • USB转串口工具
  • 开发电脑（Windows/Linux/Mac）

3.4.2 固件下载 ​

最新代码地址：固件不开源，有需要可以购买！

嘉立创开源硬件平台地址：https://oshwhub.com/gbn2333/outdoor-camping-microwave-radar-alarm

3.4.3 开发注意事项 ​

  1. 焊接780E需要钢网+热风枪/钢网+加热台
  2. R25,26电阻二选一即可
  3. JW5359M DCDC芯片需自行采购
  4. 注意C3电容耐压选择

3.5 物联网平台接入 ​

3.5.1 精灵物联网平台接入 ​

  1. 下载精灵物联网小程序
  2. 设备上电后自动连接网络
  3. 在小程序中搜索并添加设备

3.5.2 Onenet平台接入 ​

JL-4DB支持接入Onenet平台，具体接入方式请参考相关文档。

3.5.3 私有服务器接入 ​

支持通过自定义协议接入私有服务器，需根据协议文档进行二次开发。

3.6 二次开发指南 ​

3.6.1 Lua开发 ​

Air780E模块支持Lua脚本开发，可通过合宙提供的开发工具进行代码编写和调试。

3.6.2 功能扩展 ​

  • 可自定义温度阈值实现自动化控制
  • 可增加更多传感器接入
  • 可扩展更多远程控制功能

3.7 硬件技术指标 ​

内容规格
硬件平台4G全网通模块 Air780E
处理器平台移芯EC618
网络支持LTE 3GPP Rel.13
输入电压5-18V DC
继电器额定负载250V AC / 15A
温湿度传感器测量范围：湿度0~100%RH，温度-40~125℃
工作温度范围-20℃~60℃
尺寸详见产品图纸
重量详见产品图纸

3.8 开源声明 ​

JL-4DB项目完全原创，Lua代码、PCB以及原理图完全开源，遵循GPL3.0协议。嘉立创开源硬件平台地址：https://oshwhub.com/gbn2333/outdoor-camping-microwave-radar-alarm

重要提示：本项目仅供学习与参考，未经版权所有权人书面许可，不能自行用于商业用途。如需作商业用途，请与原作者联系。

四、 常见问题 ​

4.1 设备无法连接网络 ​

  • 检查SIM卡是否正确插入
  • 确认SIM卡有足够的流量和有效的网络服务
  • 检查网络信号强度，尝试更换安装位置
  • 检查设备电源是否稳定

4.2 继电器无法正常工作 ​

  • 检查继电器负载是否在额定范围内（250V/15A）
  • 确认继电器控制线路连接正确
  • 检查设备电源是否满足要求
  • 尝试通过小程序和433遥控器分别控制，确认问题来源

4.3 温湿度数据异常 ​

  • 确保传感器通风良好，避免被遮挡
  • 避免传感器靠近热源或潮湿环境
  • 检查传感器接线是否正确

4.4 433遥控无响应 ​

  • 检查433接收器接线是否正确
  • 检查遥控器电池电量是否充足
  • 确认遥控器与接收器频率匹配（推荐使用灵-R1A-M3_433点动遥控器）

五、风险提示 ​

本项目可能涉及到220V强电，因此存在严重的用电风险。为确保安全使用，请使用者务必遵循以下建议：

  1. 使用者必须具备专业的电工技能，或者寻求专业电工的支持来进行安装、调试和维护。
  2. 在使用本项目时，必须遵循相关的安全标准和规定，包括但不限于正确接地、使用合适的绝缘材料和安全设备。
  3. 使用者需了解并意识到，错误的安装或操作可能导致电击、火灾等严重的安全事故，因此对于用电风险需自行承担责任。
  4. 本项目的参考资料仅供参考，我们不对因参考项目产生的任何风险或损失承担责任。使用者在使用本项目时需自行评估风险，并采取适当的安全措施。

在任何情况下，精灵物联网及相关贡献者不对因使用本项目而导致的任何直接或间接损失或损害承担责任。通过使用本项目，使用者已经理解并接受了这些风险和责任。请注意，本项目提供的是"按现状"提供，没有任何明示或暗示的担保或条件。在适用法律允许的最大范围内，精灵物联网将不对任何直接、间接、偶然、特殊、惩罚性或后续的损失或损害承担责任。
